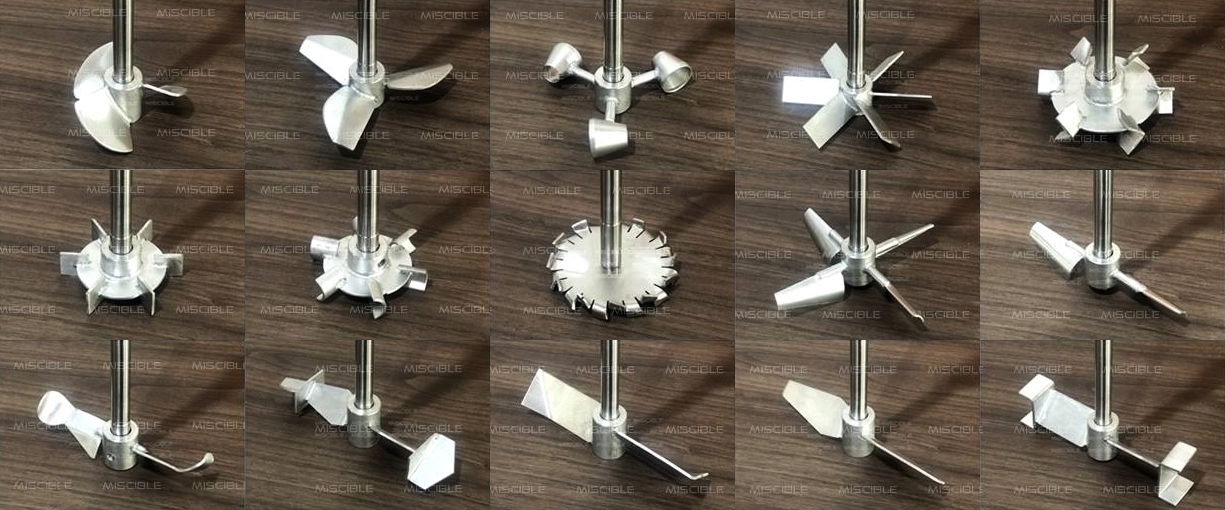

MISCIBLE IMPELLERS

1447 views

30/03/2021 23:02

สิ่งที่ต้องพิจารณาเมื่อใช้ใบกวนชนิดใหม่

ทำไมรูปแบบใบกวนที่พบเห็นกันได้ทั่วไปจึงเป็นรูปแบบที่ซ้ำๆ เช่น ถ้ากวนน้ำก็จะเห็นใบแบบใบพัดเรือ (Marine), ถ้าต้องการกวนรอบช้าก็จะพบใบแบบสองก้าน (2-Blades Turbine), ถ้าต้องการผสมเร็วหน่อยก็ใช้ใบแบบ 4 ก้าน (4-Blades Turbine), หรือ ต้องการ Shear ก็จะใช้ใบแบบใบดิส (Saw Disc), คำตอบ คือ ความเคยชิน และ ความไม่อยากผิดพลาดในการใช้งาน เพราะเคยใช้แต่แบบนี้ ทำนองนั้นครับ, ใบกวนที่มีประสิทธิภาพสูงนั้นมีอีกหลากหลายชนิดครับ, หากเราเห็นรูปแบบใบกวนแปลกๆ, หากเราอยากออกแบบใบกวนรูปแบบใหม่ และ หากเราอยากจะเอามันมาใช้งานให้มีประสิทธิภาพสูงขึ้น..เราต้องทำอย่างไรให้ถูกต้อง ไม่ใช่ว่าหยิบมาใช้แบบมั่วๆ แบบไร้ข้อมูลวิชาการมารองรับ แบบนี้ไม่ได้ครับ งานวิศวกรรมเราไม่ทำกันแบบนั้น แต่เราควรพิจารณาด้วยเหตุผล ดังนี้

[1]. Streamline of Impeller เราต้องทราบก่อนว่า Streamline ของรูปแบบใบกวนนั้นเป็นแบบไหน เหมือนกับที่เราใช้ CFD ในการจำลองไงครับ (ไม่ได้ใช้ CFD เพื่อความเท่ห์และอยากได้รูปสวยๆนะ) CFD ใช้จำลอง Streamline, แต่หากเราชำนาญเพียงพอ หรือ ผ่านงานมามากพอ, เราก็จะทราบลักษณะ Streamline of Impeller ครับ
[2]. Rheology เมื่อทราบ Streamline แล้วก็จะต้องทราบว่าลักษณะ Streamline แบบนั้นแบบนี้ จะเอาไปใช้กับงานที่มี Rheology แบบไหน เช่น Newtonian, Non-Newtonian ประเภทไหน, หรือ อย่างน้อยที่สุด ก็ควรจะต้องทราบว่า Mixing task ของกระบวนการ แบบไหนที่เหมาะสมกับ Streamline ของใบกวนชนิดนั้นๆ
[3]. Tip Speed ใบกวนแต่ละชนิดก็มี Optimum Tip Speed ที่ต่างกันออกไปใช้มั่วไม่ได้นะครับ, เราจะทราบได้อย่างไรว่าใบกวนแบบไหนเหมาะกับ Tip Speed แบบไหน คำตอบคือ ต้องทดสอบ อย่างเดียวเท่านั้นครับ ไม่มีวิธีอื่น
[4]. Power Number ใบกวนแต่ละชนิดก็มี Power Number เฉพาะอีกนั่นแหละ, กราฟที่เราใช้ๆกัน RE-NE ก็มาจากการทดลองครับ

นี่คือแนวทางที่ "จำเป็นต้องทำ" ครับ หากเราจะออกแบบใบกวนชนิดใหม่ๆ หรือ เอาใบกวนที่คาดว่าประสิทธิภาพสูงมาใช้, ต้องอย่าลืมนะครับ ทุกอย่างมีที่มา มีที่ไป ของมัน โดยเฉพาะงานวิศวกรรม เราคุยกันด้วยเหตุผล คุยกันด้วยประสบการณ์ครับสำหรับลูกค้านะครับ, หากท่านเห็นใบกวนชนิดแปลกๆ ท่านเอาคำถาม 4 ข้อนี้ไปถามได้เลย หากเค้าตอบได้ท่านก็จะได้สบายใจที่จะซื้อ, ส่วนคำตอบนั้นจริงมีแนวโน้มจริงหรือไม่ ใช้วิจารณญานฟังก็พอจะบอกได้ว่าเป็นไปได้มากน้อยแค่ไหนกับคำตอบ

MISCIBLE HIGH PERFORMANCE IMPELLERS

Viscrop Impeller
Streamline : Axial 80%,Radial 20%
Viscosity Range : 1-30,000 mPas.s
d/D = 0.35-0.7 br> Tip Speed = 2.5-6 m/sec
Baffles Plate : 0/3/4
Mixing Task : Blending / Suspension
Applications : Non-Newtonian Fluid, Plastic Flow (Time Independent)
Compare : Better than 4 Blades Turbine

Jetprop2B Impeller
Streamline : Axial 100%
Viscosity Range : 1-5,000 mPas.s
d/D = 0.25-0.4
Tip Speed = 6-12 m/sec
Baffles Plate : 3/4
Mixing Task : Blending
Applications : Newtonian Fluid
Compare : Better than Marine Propeller

Fold Blades Impeller
Streamline : Radial 100%
Viscosity Range : 1-1,000 mPas.s
d/D = 0.35-0.5
Tip Speed = 3-6 m/sec
Baffles Plate : 0/3/4
Mixing Task : Suspension
Applications : Newtonian Fluid
Compare : Better than Flat Blades Turbine

Mix Blades Impeller
Streamline : Axial 20%,Tangential 80%
Viscosity Range : 1-5,000 mPas.s
d/D = 0.6-0.9
Tip Speed = 1.5-3.5 m/sec
Baffles Plate : 4
Mixing Task : Heat Transfer
Applications : Non-Newtonian Fluid, Heat Transfer
Compare : Better than 2-Blades Turbine

สถาพร เลี้ยงศิริกูล/MISCIBLE
